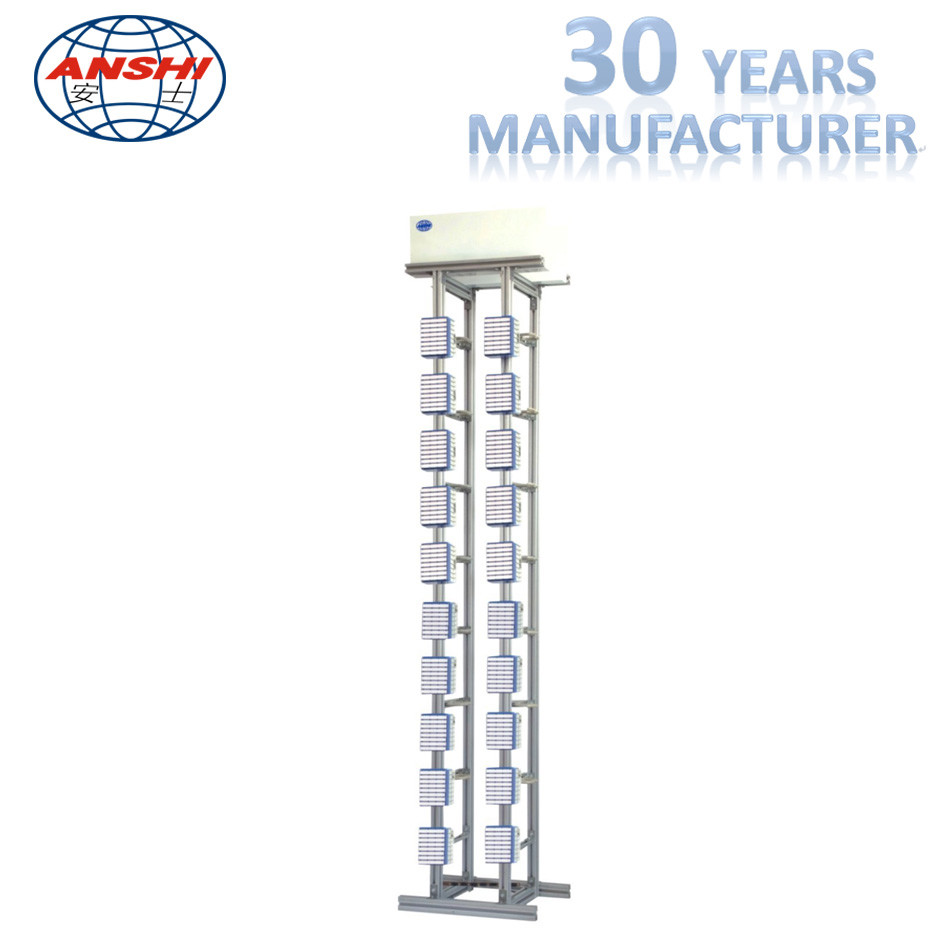

DDF-digitaler Verteiler

MPX 112 320 Systeme 640 Systeme Digitale Verteilung 120 Ohm

Schlüsselbeschreibungen/Besonderheiten/Technische Daten:

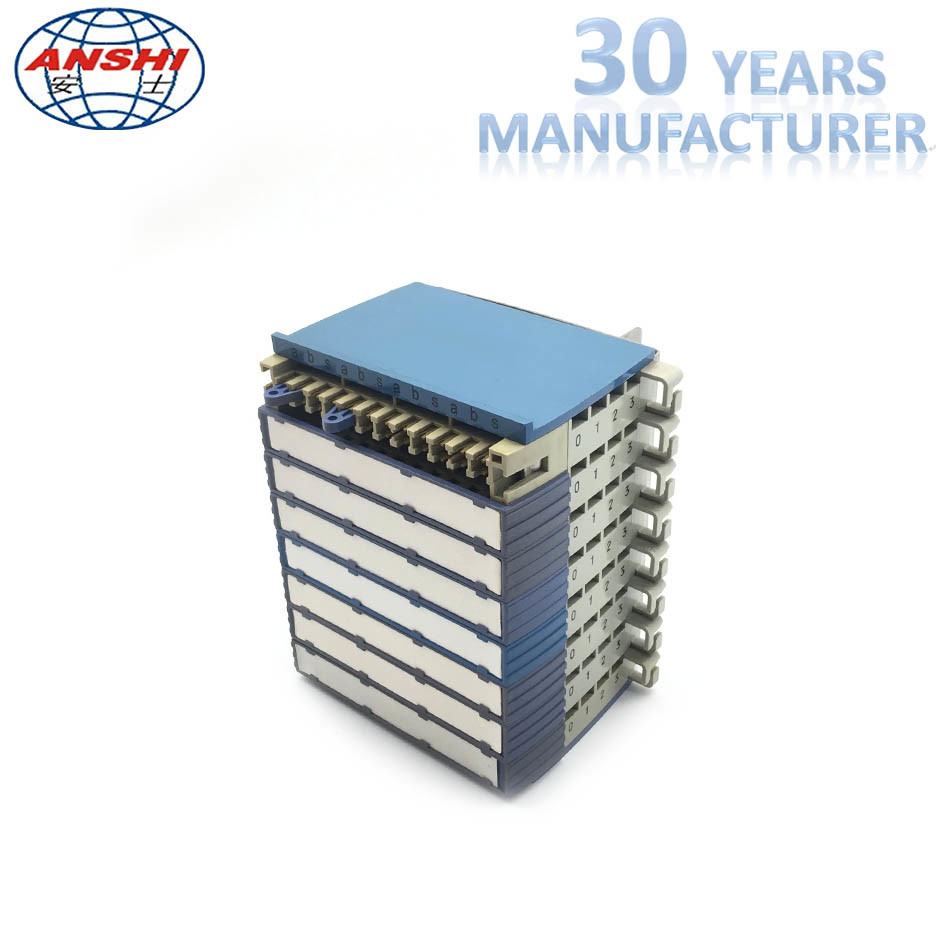

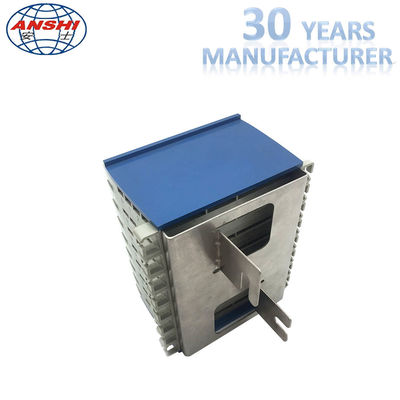

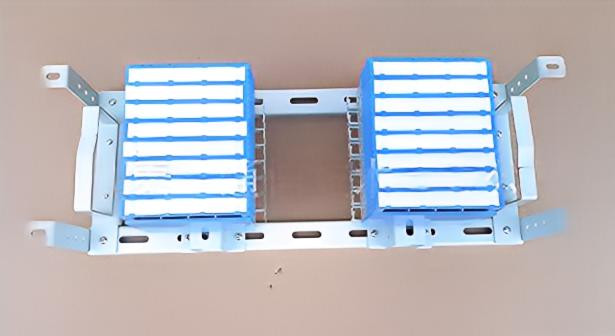

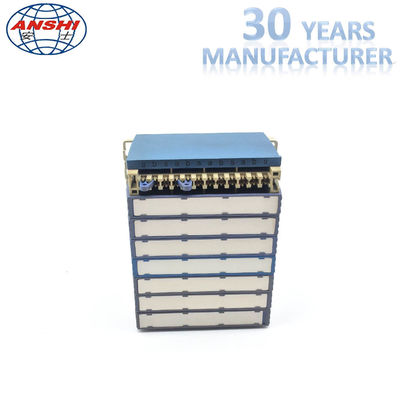

AS-DDF-MK16 unit is used for the distribution and transfer of digital signals between digital re-use equipments and digital distribution frame is used for the distribution and transfer of digital signals between digital re-use equipments and programme controlled switching systems, sowie bei digitalen Wiederverwendungsgeräten.

1, mit einer offenen Struktur, die Oberfläche des Rahmens ist mit Epoxyd-Kunststoffen durch statische Elektrizität gesprüht, mit starker Haftung, es sieht schön in Form und milde in der Farbe.Es sieht schön aus und ist ordentlich verkabelt."Große Kapazität, bequeme Installation, flexible Anordnung und modulierte Konstruktion.

2, Arbeitsgeschwindigkeit: 2 Mb/s

3, Leistungsimpedanz: 120Ω (Bilanz)

4, Zwischenwiderstand zwischen den Schilfterminatoren: nicht mehr als 7 m Ohm zwischen den Zwischenschilfen unter den Standardbedingungen;

5, Durchsprechverhältnis: ≥ 60 dB ((50 kHz~3,1 MHz)

6, Isolationsverlust: ≤ 0,4 dB ((50 kHz~3,1 MHz);

7, Rückwellenverlust: ≥ 18 dB ((50 kHz~3,1 MHz);

8, Zwischenwiderstand: (AC)/1min ohne Punktion oder Bogen.

a. ≥ 500V ((unter den Standardprüfbedingungen);

b. ≥ 500V ((Nach hohen-niedrigen Temperaturen );

c. ≥ 250 V (nach feuchten Betrieb);

9, Isolierwiderstand zwischen Hochspannungsschutzgrund und Rahmen: (500V(DC)

a. ≥ 1 × 103 MΩ (unter Standardprüfung);

b. ≥1×102 MΩ ((Nach hohen-niedrigen Temperaturen );

c. ≥ 1 × 20 MΩ ((Nach feuchten);

10"Ausziehkraft:

a. ≥ 24 Tage.0.4)

b. ≥ 38 (d)0.5)

c. ≥ 52 (d)0.6)

d. ≥ 96 (d)0.8)

11, Lebensdauer: 200 Mal

- Umgebungsbedingungen: -40 °C;Relative Luftfeuchtigkeit <85% (+30 °C);Atmosphärischer Druck:70 bis 106 Kpa

* Material: Edelstahl und Kupfer, Kupfergoldung über Nickel

* Leistung des Brandschutzes: PBT (UL94V-0) oder ABS (UL94V-0), Brennbarkeit nach GB/T 5169.7-1985;

* Konstruktionsmerkmale: Modularisierungsdesign, mit eleganten Aussichten und hoher Langlebigkeit;

* Ziehkraft: Zinn-Bronze und Silberplattierung (20-40 Zoll), Ziehkraft nicht weniger als 25N,

* Zwischenwiderstand zwischen den Schilfterminatoren: nicht mehr als 7 m Ohm zwischen den Zwischenschilfen unter Standardprüfung;

* Zwischenwiderstand: nicht mehr als 3 m Ohm unter Standardprüfung;

* Leistungsimpedanz:120Ω (Bilanz)

* Arbeitsgeschwindigkeit: 2 Mb/s

* Dämmungswiderstand: 1000MΩ/500V (DC)

* Widerstand gegen Spannung: kein Ausfall oder Bogen für 1 Minute unter 1KV (DC)

* Überspannungsverhältnis:≥ 60 dB ((50KHz-210MHz)

* Steckverlust:≤ 0,4 dB (50KHz-210MHz)

* Rückwellenverlust: ≥ 18 dB (50KHz-210MHz)
